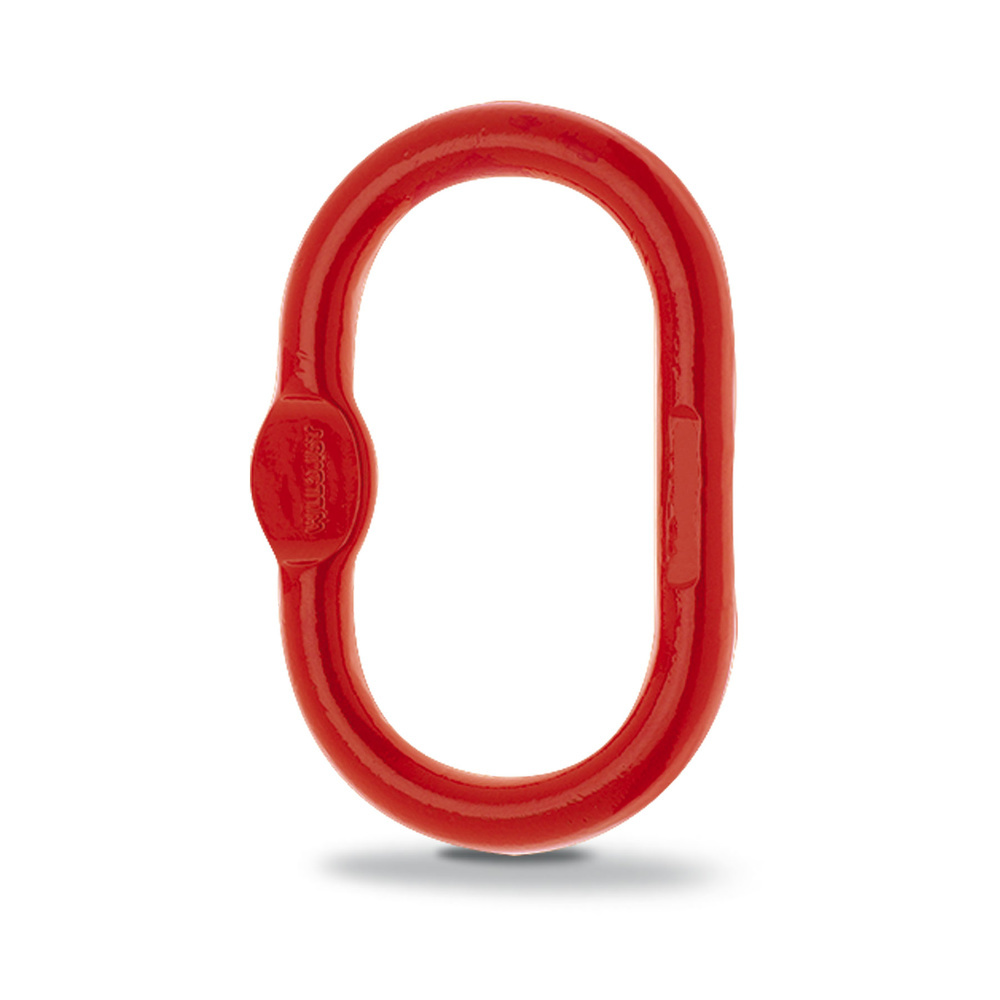

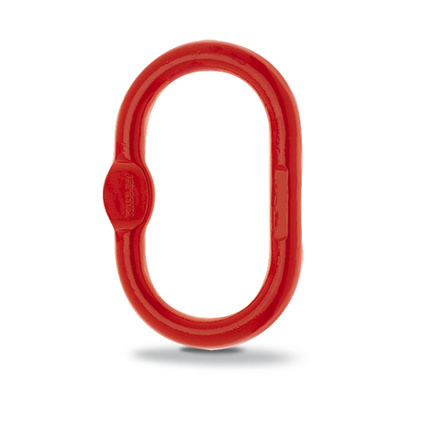

La maille de tête simple G80 est un anneau de levage Haute Résistance quasiment exclusivement employé pour le montage d'élingue chaîne et d'élingue cable jusque 2 brins pour l'industrie, le BTP et TP, l'élevage, l'agricole.
ON EN FAIT DES TONNES met à votre disposition cette maille de tete simple conçue en acier allié Haute Résistance Grade 80, de coefficient de sécurité 4 dont la charge maximale utile supporte jusque 11,2 tonnes. Pour une élingue à 1 brin, le diamètre de chaîne est compris entre 7 et 18 mm et pour une élingue à 2 brins, le diamètre est compris entre 6 et 16 mm.
Pour des résistances et diamètres supérieurs, n'hésitez pas à nous contacter. Nous vous enverrons un devis en accord avec vos besoins.
Produit livré automatiquement avec certificat de conformité européenne 'CE' EN 1677-4 et marquage des informations obligatoires.
Pour élingue de 1 à 2 brins
Acier allié
Charge maximale utile (CMU) de 1,6 à 45 tonnes
Coefficient de sécurité : 4
Norme : conformité européenne 'CE' EN 1677-4
Garantie 1 an
Pour choisir sa maille de tête simple, vérifier la CMU de l’élément à manutentionner et veiller à respecter la même CMU pour les autres composants de l’élingue. Vérifier que la maille de tête simple est bien utilisée pour une élingue 1 brin ou 2 brins.

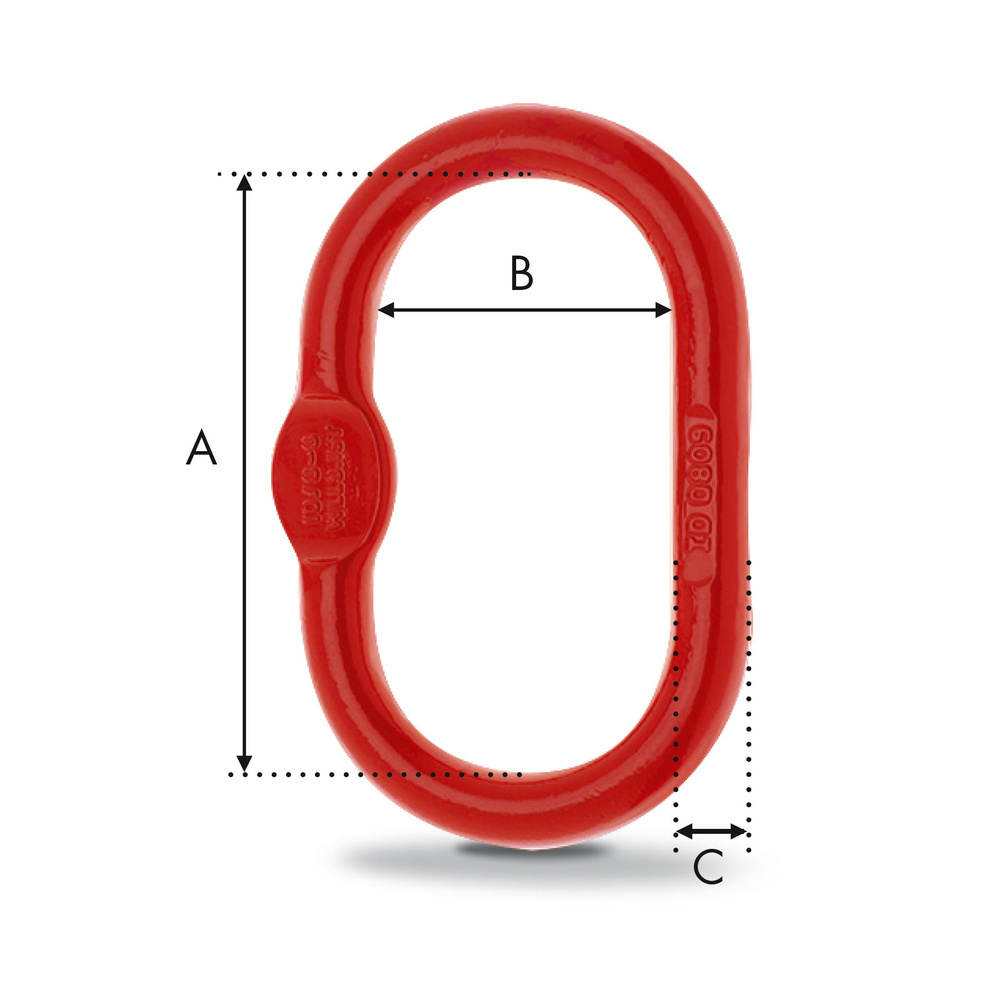

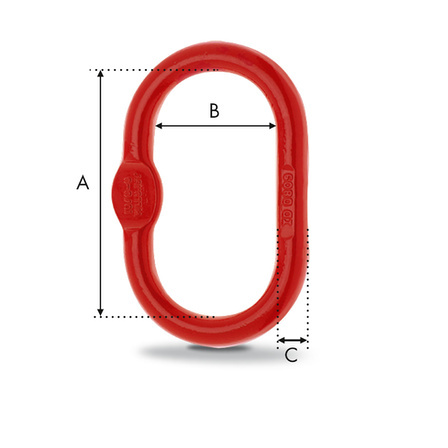

REF. | Ø Chaîne 1 brin (mm) | Ø Chaîne 2 brins (mm) | C.M.U (tonnes) | A (mm) | B (mm) | C (mm) | Poids / 100p (kg) |
---|---|---|---|---|---|---|---|
510STM | 7 | 6 | 1,60 | 110 | 60 | 13 | 34 |
520STM | 8 | 7 | 2,12 | 110 | 60 | 16 | 53 |
530STM | 10 | 8 | 3,15 | 135 | 75 | 18 | 82 |
050STM | 13 | 10 | 5,30 | 160 | 90 | 22 | 150 |
580STM | 16 | 13 | 8,00 | 180 | 100 | 26 | 230 |
011STM | 18 | 16 | 11,20 | 200 | 110 | 32 | 395 |
031STM | 20 | 18 | 14 | 260 | 140 | 36 | 634 |
071STM | 22 | 20 | 17 | 300 | 160 | 40 | 896 |
022STM | 26 | 22 | 21,2 | 340 | 180 | 45 | 1 280 |
023STM | 32 | 26 | 31,5 | 350 | 190 | 50 | 1 655 |
054STM | 36 | 32 | 45 | 400 | 200 | 56 | 2 328 |
