Système d'arrimage G100 HR 1 partie avec tendeur pour chaîne - Lg 3,5m

Jusqu'au 31 juillet

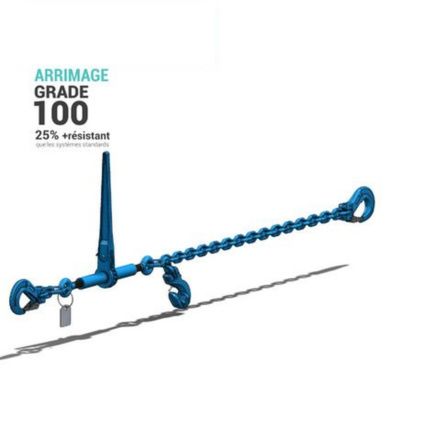

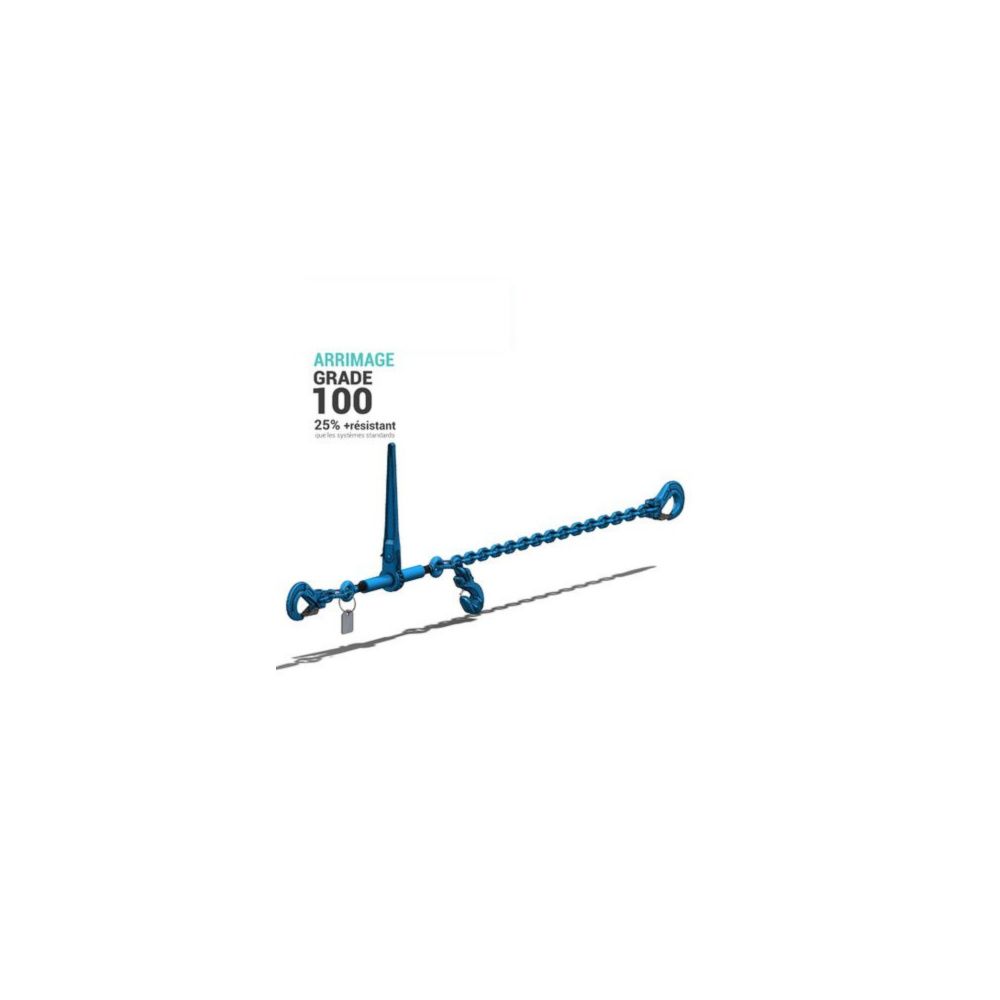

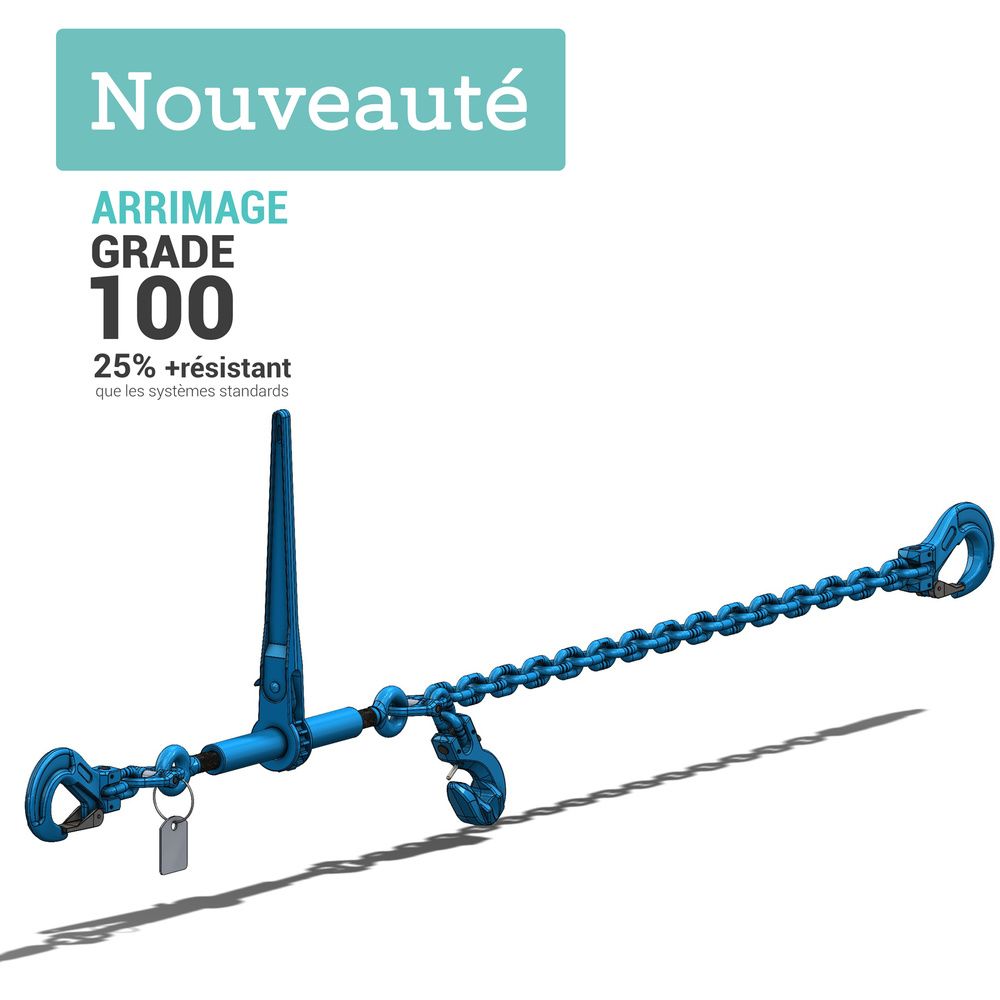

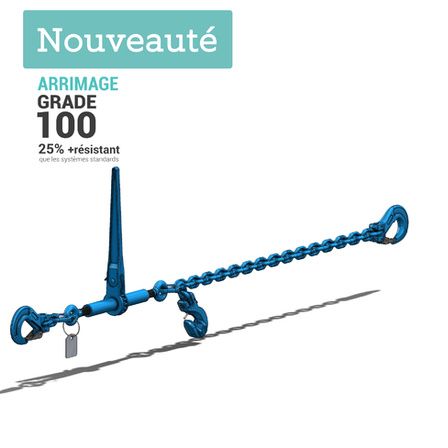

systeme d arrimage grade 100 hr 1 partie avec tendeur a cliquet et chaine 8 a 13mm

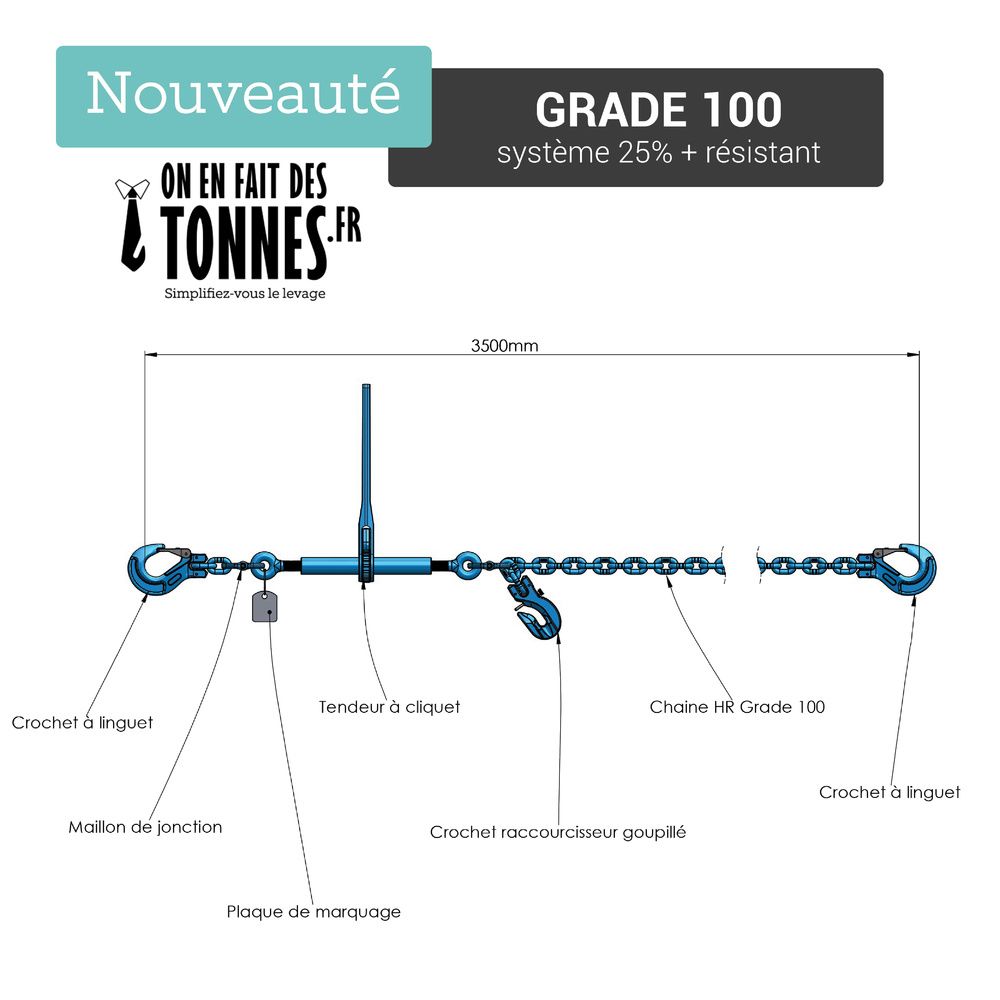

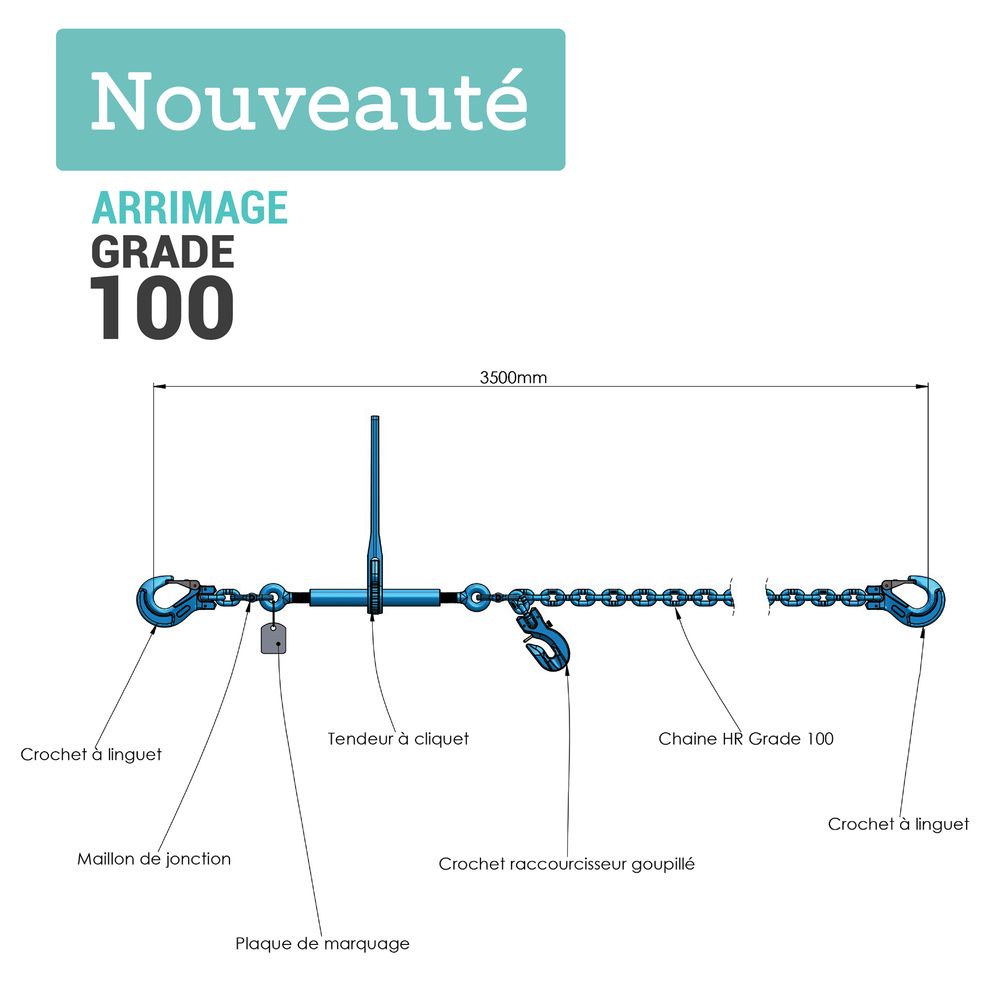

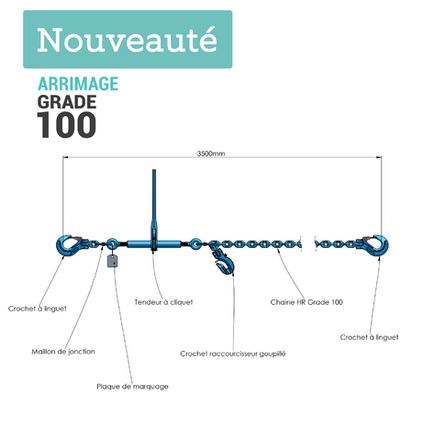

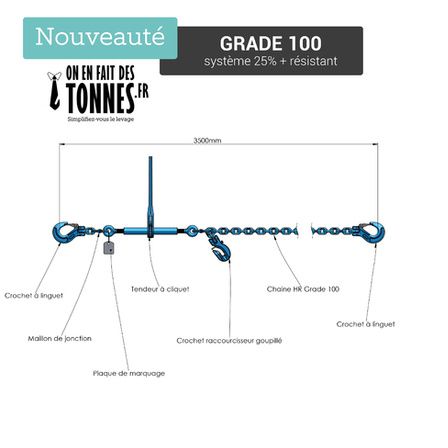

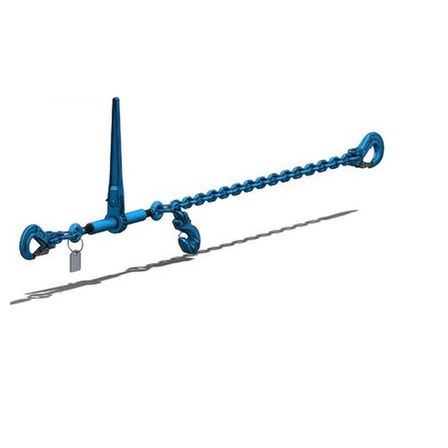

systeme d arrimage grade 100 hr 1 partie avec tendeur a cliquet et chaine 8 a 13mm schema composants

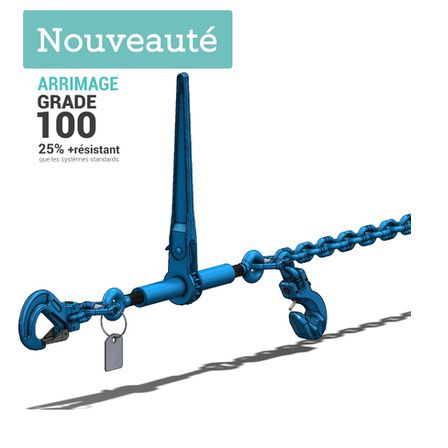

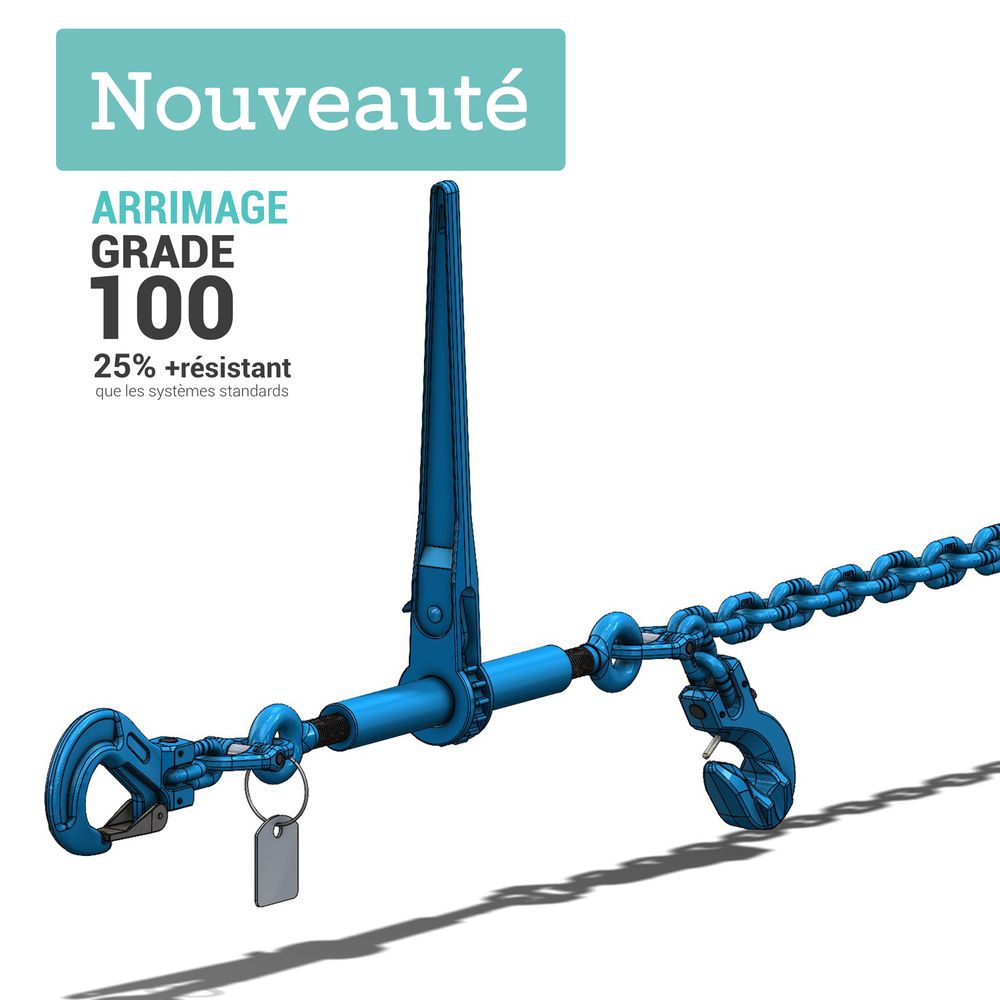

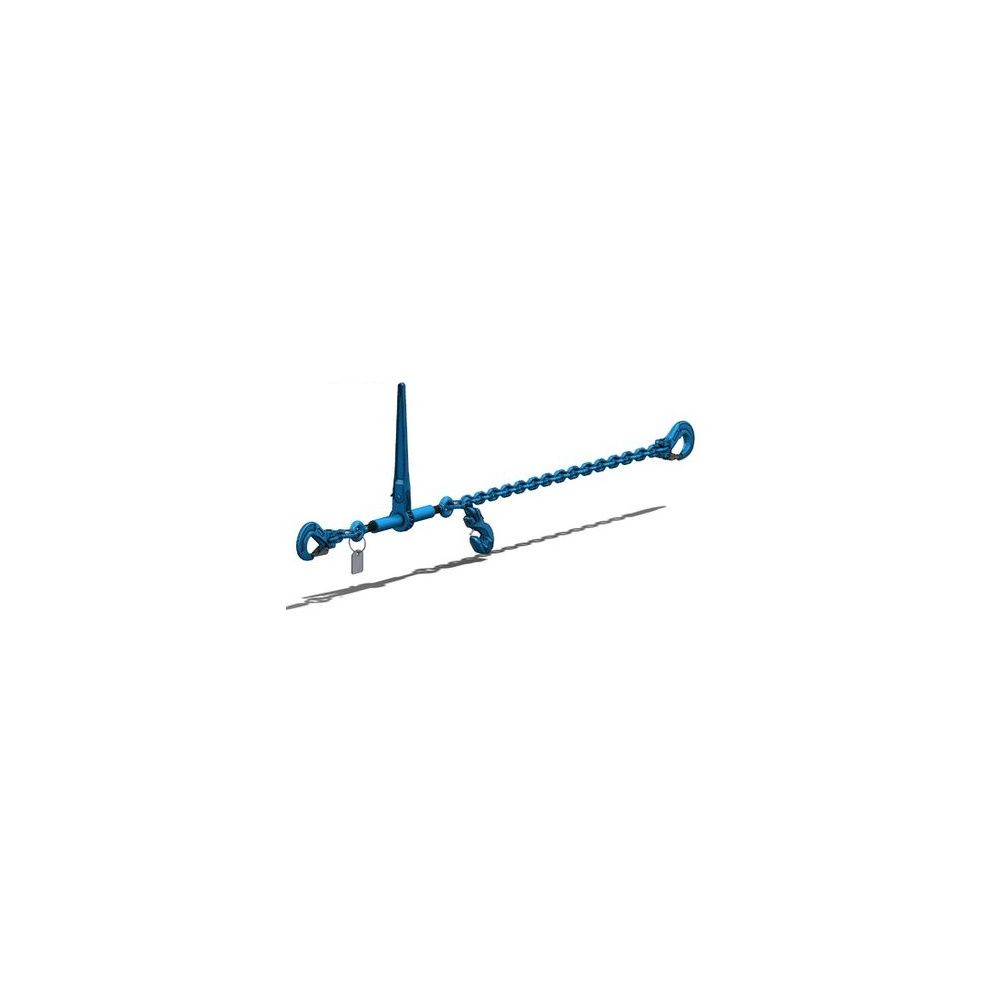

systeme d arrimage grade 100 hr 1 partie avec tendeur a cliquet et chaine 8 a 13mm zoom

Kit arrimage Grade 100 en 1 partie 25% +résistant que les systèmes standards

Le système d'arrimage complet Grade 100 en 1 partie avec tendeur pour chaine à cliquet intégré et crochets Grade 100 (ou classe 10) est destiné aux opérations d’arrimage dans le cadre de transport routier, maritime ou aérien. Ce système clé en main permet d’amarrer et de sécuriser le chargement.

Offrant une résistance de plus de 25% par rapport aux systèmes standards, ce kit complet d'arrimage conçu par ON EN FAIT DES TONNES est constitué d’un tendeur à cliquet à deux anneaux classe 10, distribuant une chaine Haute Résistance classe 10 en acier allié traité cataphorèse, des maillons de chaîne d’assemblage en classe 10, deux crochets à linguet à chape classe 10 et un crochet raccourcisseur à chape classe 10 sur un brin de chaîne vous permettant de raccourcir votre chaîne à la longueur idéale pour votre utilisation.

Garanti 1 an, le système d’arrimage Haute Résistance Grade 100 en une pièce avec tendeur à cliquet intégré, vous est proposé en diamètres 8mm, 10mm et 13 mm, avec une tension maximale utile ou capacité d’arrimage jusque 13 400 daN et une longueur de 3,50 mètres. Il possède un coefficient de sécurité de 2 et surpasse les exigences de la norme de conformité européenne ‘CE’ EN 12195-3, ayant une capacité d’arrimage supérieur de 25%.

Attention : ensemble d'arrimage Grade 100 en 1 partie non destiné au levage.

Fabrication sur-mesure possible sur demande avec longueur et crochets différents.

Les + produit :

  • Le grade 100 est 25% +résistant que les systèmes standards (grade 80), dépasse les exigences de la norme EN 12195-3 qui définit le grade 80
  • Acier Haute Résistance = surpasse les épreuves de résistance et de fatigue exigées par la norme
  • Système avec 1 seule plaque de contrôle = 1 pièce unique à contrôler en VGP
  • Système contrôlé en banc d'essai
Système d'arrimage G100 HR 1 partie avec tendeur à cliquet et chaîne
Ref. TSYSALCT001G
Disponible sous 24h-48h
À partir de
180,00€ HT
153,00€ HT
Quantité
Délais de livraison
Délais de livraison
Sous 24h-48h
délais standard pour tout colis livré en France métropolitaine (entre 96h et 120h pour la Corse). Livraison prévue au plus tard à J+2.
Sous 48h - 72h
délais pour un produit sur-mesure. Livraison 72h (ouvrable) maximum.
Rupture / Sous 7 jours maximum
si le produit est indisponible dans l’immédiat. Nous contacter.
Description du produit

NOUVEAUTÉ

Contenu du système d’arrimage G100 HR 1 partie avec tendeur à cliquet pour chaîne :

  • 1 x Tendeur à cliquet à 2 anneaux grade 100
  • Chaîne Haute Résistance grade 100 en acier allié traitée par cataphorèse
  • 2 x maillons de chaîne grade 100 d’assemblage
  • 2 maillons de jonction grade 100
  • 1 x crochet raccourcisseur grade 100
  • 2 x crochets à linguet à chape grade 100
  • 1 x plaque de marquage (infos techniques)

Tension maximale utile (TMU) de 5.000 à 13.400 daN
Ø de chaîne de 8 à 13 mm
Longueur 3,5 mètres
Coefficient de sécurité : 2
Norme : conformité européenne EN 12195-3
Garantie 1 an

Produit livré automatiquement avec certificat de conformité européenne et marquage des informations obligatoires.

Pour choisir votre Système d'arrimage G100 HR 1 partie avec tendeur pour chaîne - Lg 3,5m

Pour choisir votre système d’arrimage, nous vous recommandons de vérifier le poids de la charge à arrimer et de prendre en compte le cadre d’application (type de remorque, de produits en charge et de points d'ancrage). Cela vous permettra de déterminer la capacité d’arrimage ou Tension Maximale Utile (T.M.U.et d’adapter le diamètre du système d'arrimage.

ON EN FAIT DES TONNES vous conseille de mettre des tapis antiglisse surtout en cas de supports et/ou engins métalliques ; ce qui permettra d’avoir un coefficient de friction optimal.

Se référer à la norme d’arrimage de l’INRS ou au ‘memento de l’arrimage’.

À savoir :

  • 4 points d’ancrage obligatoires en arrimage direct (sauf exception : 2 points acceptés en cas de présence de tablier à l'avant de la remorque);
  • Choix de votre matériel en fonction des surfaces de contact;
  • Angles d'arrimage à prendre en compte;
  • Se référer à la norme d’arrimage ou au ‘memento de l’arrimage’.

Quelques définitions utiles :

  • T.M.U. = Tension Maximale Utile = Capacité d’arrimage (en daN = décanewton) : tension calculée en fonction d'un coefficient de frottement et des points d'arrimage, qui permet de définir le diamètre de chaîne à utiliser
  • S.T.F= Standard Tension Force (en daN = décanewton) : effort de tension généré par le tendeur sur la chaîne
  • C.R.M. = Charge de Rupture Minimale (en kg ou en tonnes) : il convient d’appliquer le coefficient de sécurité normalisé selon l’utilisation.
    Attention, la CRM est différente du poids de votre engin ou élément à arrimer
Détails techniques
REF. Ø (mm) C.R.M (kg) T.M.U (DaN) S.T.F (daN) Longueur utile (m) Poids total (kg)
5.3TSYS100ALCT001G 8 10 000 5000 1900 3,5 9,630
5.3TSYS200ALCT001G 10 16000 8000 3000 3,5 13,620
5.3TSYS300ALCT001G 13 26800 13400 2500 3,5 22,162
