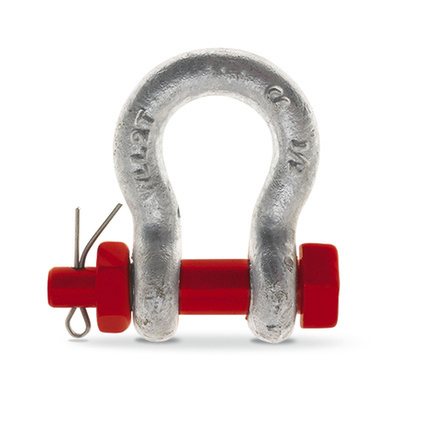

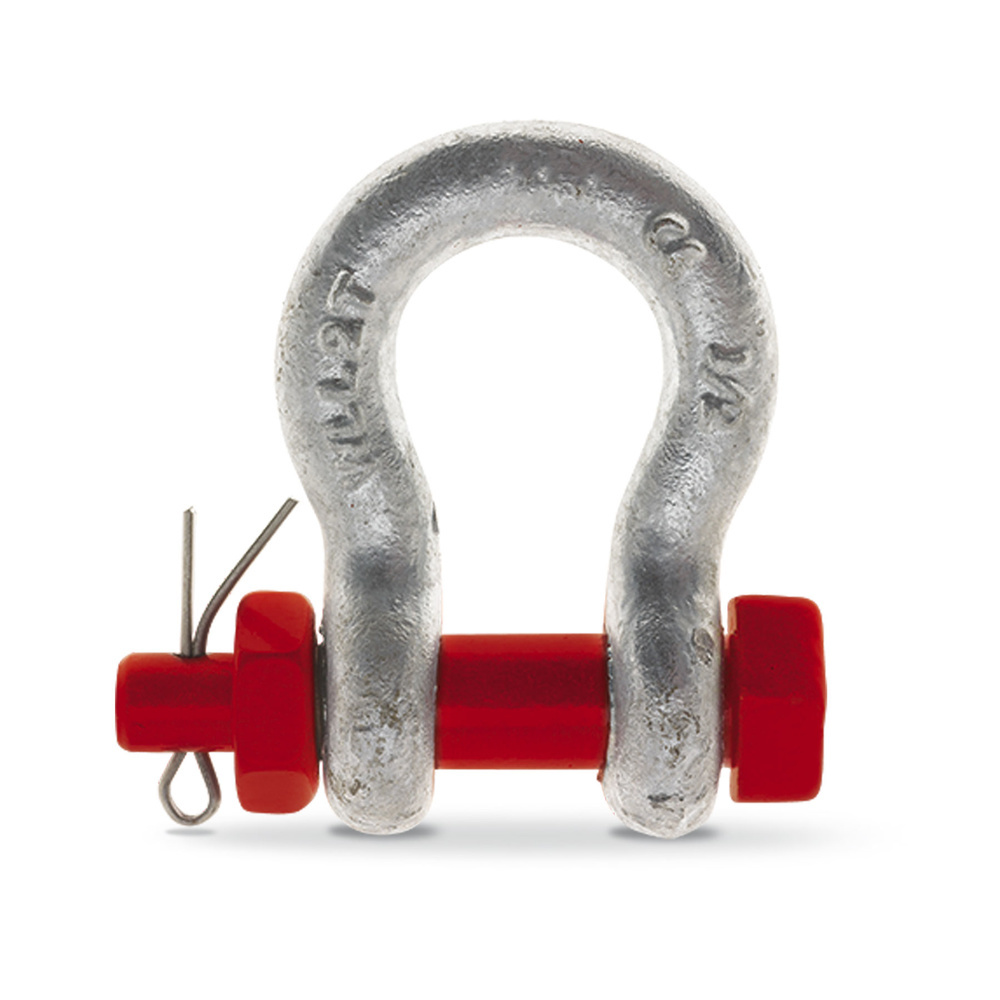

Manille lyre HR avec axe boulonné goupillé

Pour les opérations de levage et de traction verticale et horizontale. Accessoire de levage à raccorder à un anneau, une corde, un câble ou une chaîne pour manutentionner une charge. Manille avec écrou et goupille pour sécuriser la fermeture.

Manille Lyre HR avec axe boulonné goupillé
European standard US FED SPEC RR-C-271
Ref. 0GBRHLM
Certificat Européen European standard US FED SPEC RR-C-271
Jusqu'à 120 tonnes
au delà Contactez-nous
Disponible sous 24h-48h
À partir de
3,80€ HT
Quantité
Délais de livraison
Délais de livraison
Sous 24h-48h
délais standard pour tout colis livré en France métropolitaine (entre 96h et 120h pour la Corse). Livraison prévue au plus tard à J+2.
Sous 48h - 72h
délais pour un produit sur-mesure. Livraison 72h (ouvrable) maximum.
Rupture / Sous 7 jours maximum
si le produit est indisponible dans l’immédiat. Nous contacter.
Description du produit

Acier allié traité Haute Résistance Grade 80
Ø de 8 à 96 mm
Charge maximale utile (CMU) de 0,5 à 120 tonnes
Coefficient de sécurité : 6
Norme : conformité européenne 'CE' European standard US FED SPEC RR-C-271
Garantie 1 an

Pour choisir votre Manille lyre HR avec axe boulonné goupillé

Pour choisir sa manille, vérifier la CMU de l’élément à manutentionner et veiller à respecter la même CMU pour les autres composants de l’élingue ou tout matériel finalisé monté.

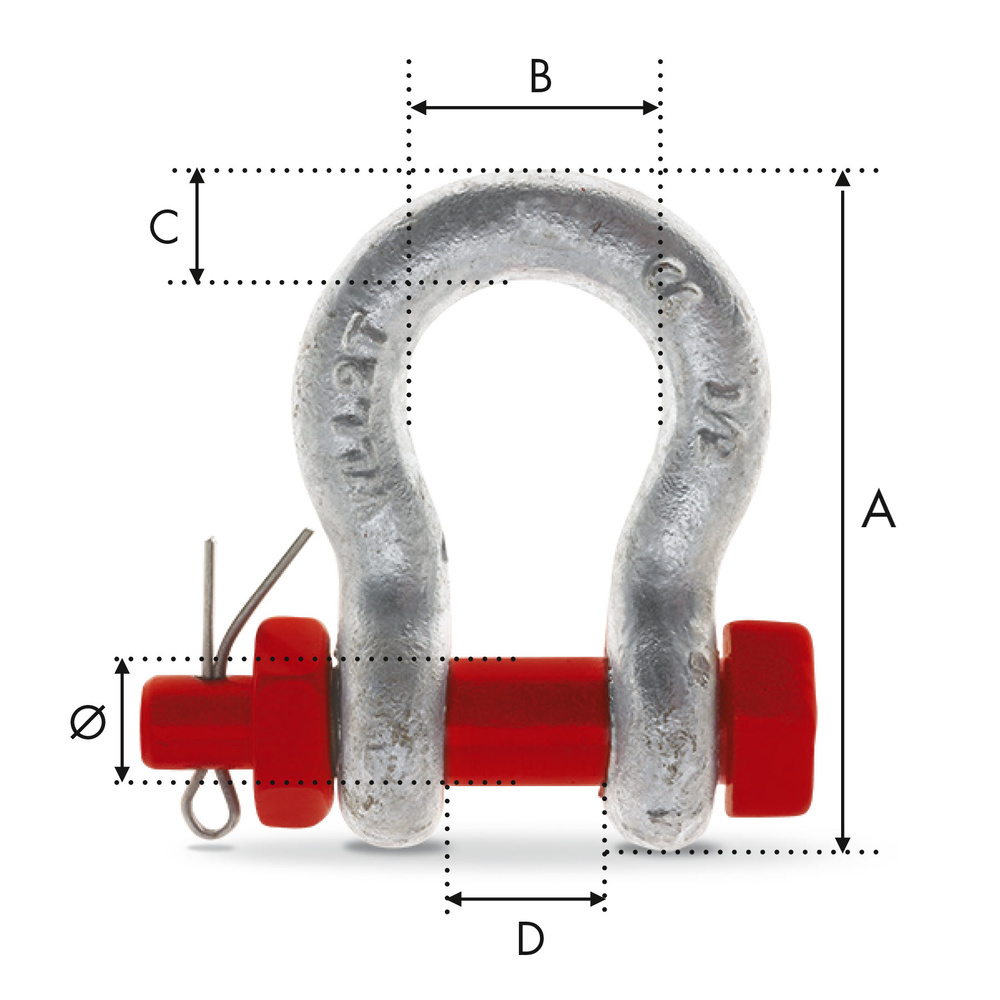

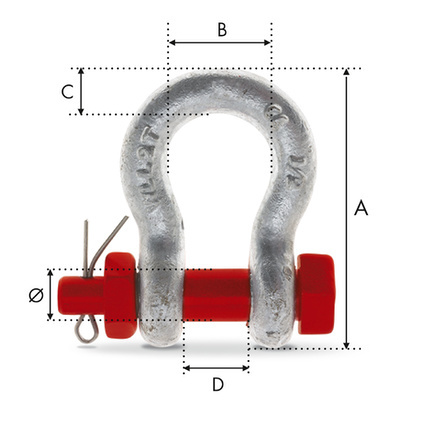

Manille lyre axe boulonné goupillé avec côtes

Détails techniques
REF. Ø (mm) C.M.U (tonnes) A (mm) B (mm) C (mm) D (mm) Poids / 100p (kg)
800GBRHLM 8 0,5 40 19,8 6,35 12 6
010GBRHLM 10 0,75 48,4 21,4 8 13,5 11
110GBRHLM 11 1 58,8 26,2 9,7 17 16
310GBRHLM 13 1,5 65,9 29,5 11,2 19,1 22
610GBRHLM 16 2,000 73,7 33,3 12,7 20,6 42
910GBRHLM 19 3,250 94 42,9 17,5 27 74
220GBRHLM 22 4,750 108,7 50,8 20,6 31 118
750GBRHLM 57 35 311 146 61 82,5 1 985
070GBRHLM 70 55 403 184,2 79,5 105 4 400
080GBRHLM 80 85 476 200 92 127 6 200
690GBRHLM 96 120 479 232 105 137 10 300
520GBRHLM 25 6,500 127,8 58 24,6 36,5 177
820GBRHLM 28 8,500 145,8 68,4 27 43 258
230GBRHLM 32 9,500 160,6 74 31,75 46 366
530GBRHLM 35 12,000 181,4 82,6 35 51,6 491
830GBRHLM 38 13,500 188,3 92,2 38,1 57 654
240GBRHLM 42 17,000 211 98,6 41,2 60 819
050GBRHLM 50 25,000 281,9 127 57,2 74 1 422
Au delà de 120 tonnes Contactez-nous
